專門用來測管路、換熱器、液冷板、閥件、泵體、散熱器等產品的流體阻力、壓力降、流量-壓降曲線，是熱管理、冷卻系統必測項目。

一、核心功能

- 控制穩定流量，測量試件進出口壓力差

- 輸出：流量—壓降曲線、流阻系數、壓力損失

- 支持：水、乙二醇防凍液、冷卻液、液壓油等介質

二、你常用工況（直接可用）

- 介質：防凍液 / 冷卻液 / 去離子水

- 溫度：-40℃～150℃（高低溫流阻）

- 流量：根據工件定制（一般 0.5～100L/min）

- 測試精度：壓力±0.1%FS，流量±0.2%FS

- 可做：常壓 / 微增壓系統（防高溫沸騰）

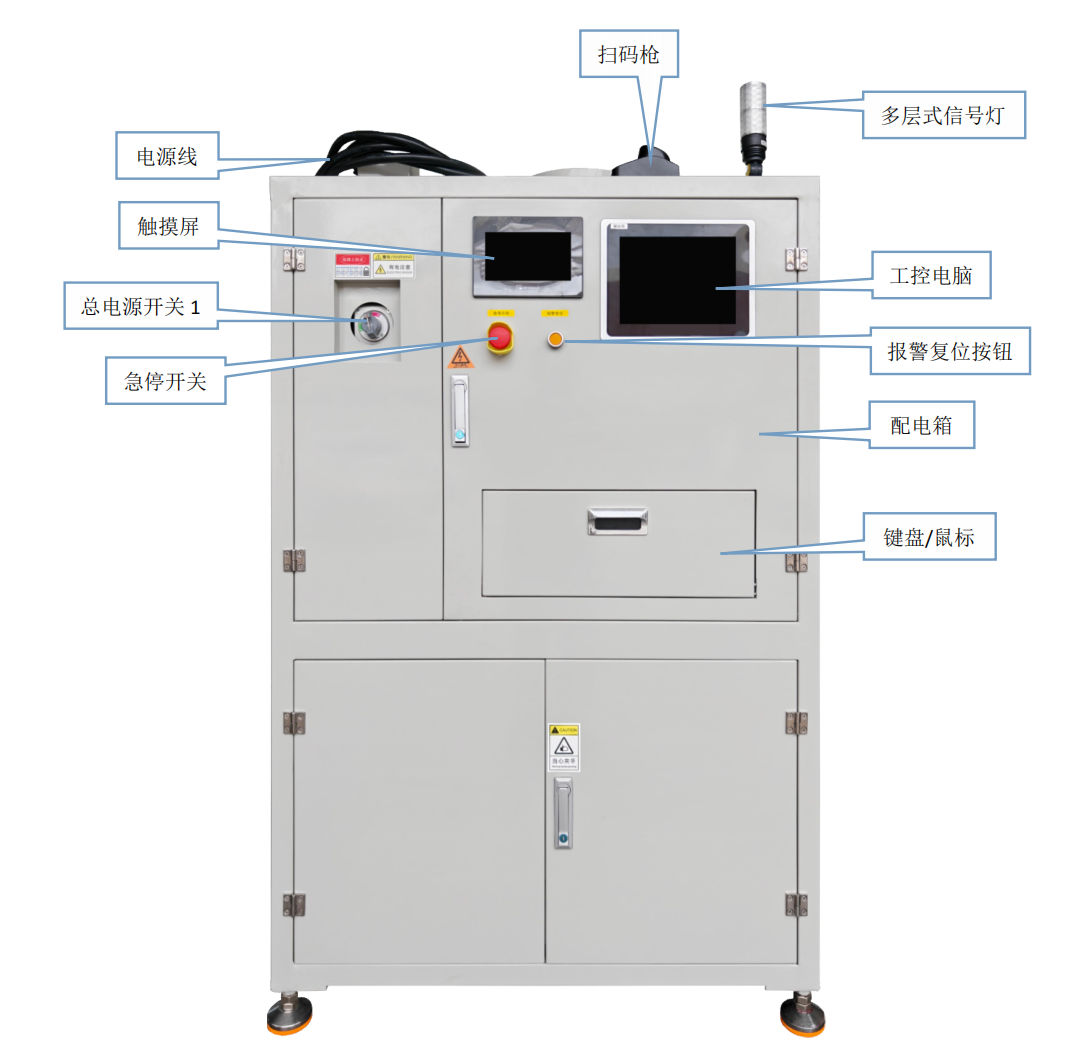

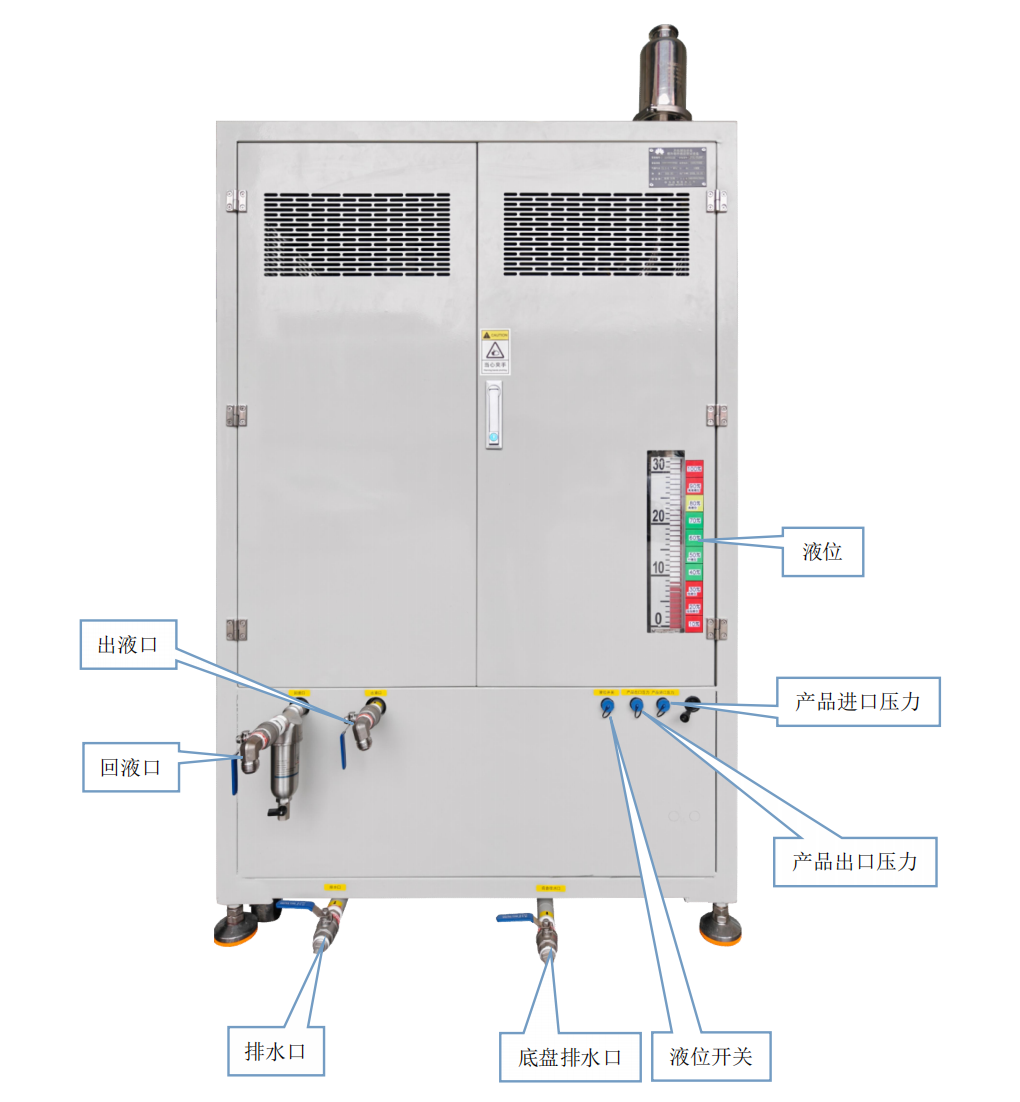

三、結構組成（簡單說）

1. 儲液箱

2. 精密變頻循環泵

3. 高精度流量計

4. 壓差傳感器

5. 溫度控制系統（制冷+加熱）

6. PLC/工控機 + 自動采集軟件

四、單通道 / 多通道

- 單通道：一次測1件，成本低，適合研發、抽檢

- 多通道：2/4/6路獨立控制，批量測試，效率高

五、輸出數據

- 不同流量下的壓力降 ΔP（kPa/bar）

- 流量-壓降曲線

- 自動生成報表、合格判定
